Pipemaster 软管旋转装置
可手动操作的高压软管用旋转装置
用于清除管道和导管中的沉淀物
Pipemaster 软管旋转装置的工作原理
Pipemaster 是一个可手动操作的高压软管用旋转装置。它用于去除直管或弯管和管道中柔软的和特别坚硬的沉淀物。作为自动旋转式清洁喷嘴的备选，通过高压软管的旋转运动实现转动。凭借高压软管的低速，尤其可以去除坚硬的沉淀物。该装置操作简单。
软管内径 8 和 12 mm
工作压力最高 3000 bar
软管内径 20 mm
工作压力最高 1600 bar
旋转装置
在设备中用一个旋转接头连接从高压泵中引出的高压软管。
第二高压软管从旋转装置通过软管进给装置引向清洁对象。借助从压缩空气马达到旋转接头的链条传动生成该高压软管围绕其纵轴的旋转运动。在此，可以通过节流止回阀无级调节转速。
旋转装置用 110m³/ h 在 2,8 bar 的压力下运行，由带变速箱的压缩空气马达、一个维护单元、高压旋转接头和气动控制装置构成。
软管进给装置
调节杆改变推进辊的角度位置，从向前最大经过零到向后最大。
进给速度最大为 1,6 m/min，可通过杠杆位置进行无级调整。
移动方向
通过改变三个压紧轮的角度位置，向后或向后移动高压软管。进给装置位于一个坚固的支脚上，包含一个用于推进或回拉高压软管的、高度可调的杠杆和一个用于操作旋转装置的遥控器。
定位装置
在进给装置与管道上的定位装置或软管导向装置之间安装有一个非旋转式导向保护软管。由此可以清洁难以靠近的管道。利用定位装置可以将高压软管简单、安全地引入到管道中。
喷溅保护可防止清洁喷嘴被意外拉出。所示的定位装置适用于最大直径为 40 mm 的管道。
喷溅保护可防止清洁喷嘴被意外拉出。所示的定位装置适用于最大直径为 40 mm 的管道。

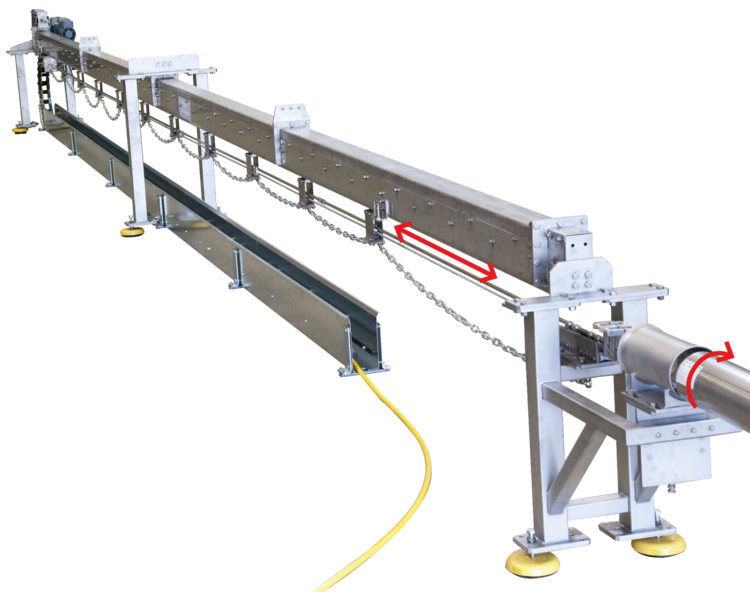

Pipemaster - 钻杆清洁器
用于不同内径钻杆管内部清洁的清洁装置。喷管上的一个喷梁沿轴向方向移到转动的管道中。

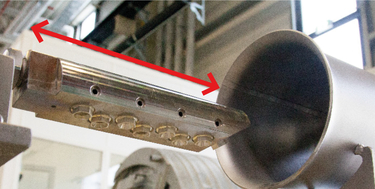

扁射流喷梁
转动的管道（现场的）

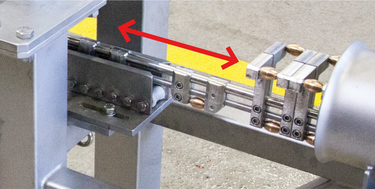

喷管引导装置

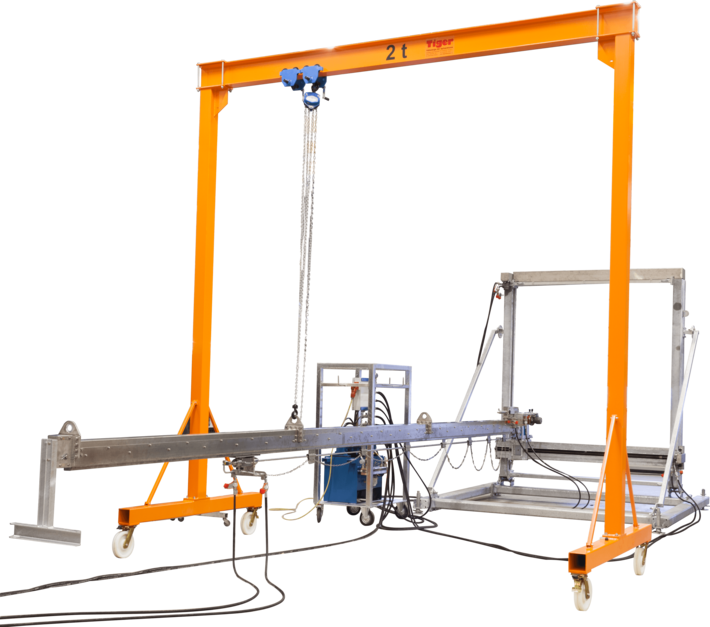

Pipemaster XL - 换热器清洁装置
用于不同内径钻杆管内部清洁的清洁装置。喷管上的一个喷梁沿轴向方向移到转动的管道中。
液压控制装置

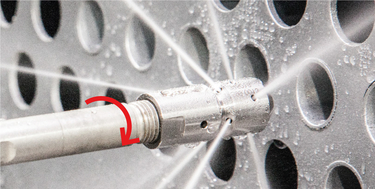

转动的喷管

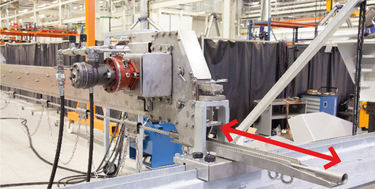

进给单元 - 喷管
