旋转驱动

旋转驱动

耐腐蚀设计的旋转驱动让水工具转动起来,同时确保旋转的高压密封。




总览

电动旋转驱动总览

填料高压密封

填料高压密封




工作压力:
1000 bar;3000 bar

体积流量:
100 l/min;40 l/min

驱动功率:
0,55 kW、1,5 kW、2,2 kW

转速:
750 rpm、1450 rpm、2850 rpm




防溅水 IP 67

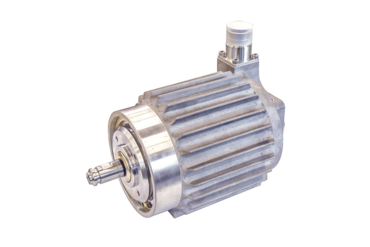

填料高压密封

填料高压密封




工作压力:
1500 bar;2500 bar

体积流量:
35 l/min;20 l/min

驱动功率:
0,12 kW

转速:
750 rpm、1450 rpm、2850 rpm




防溅水 IP 67



动态高压密封

动态高压密封




工作压力:
3000 bar

体积流量:
100 l/min

驱动功率:
0,55 kW、1,5 kW、2,2 kW

转速:
750 rpm、1450 rpm、2850 rpm




防溅水 IP 67

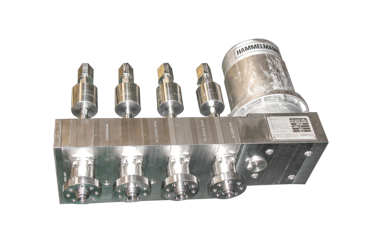

电动多向旋转驱动

电动多向旋转驱动




工作压力:
1000 bar;3000 bar

体积流量:
100 l/min;40 l/min

驱动功率:
0,55 kW(通过中央电动机驱动

转速:
70 – 450 rpm




防溅水 IP 67
模块结构形式,可扩展至最多 6 个回转接头







液压油旋转驱动总览

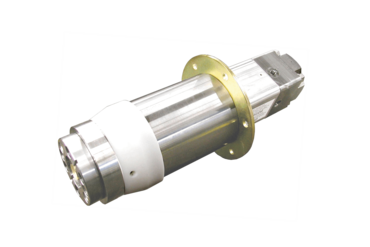

无接触式高压密封

无接触式高压密封




工作压力:
最高 2500 bar

体积流量:
150 - 250 l/min

驱动功率:
16 kW

转速:
50 - 3000 rpm

油压:
最高 250 bar

排量:
16 cm³/轉



无接触式高压密封

无接触式高压密封




工作压力:
1500 bar;2500 bar

体积流量:
100 l/min;48 l/min

驱动功率:
10,0 kW;6,0 kW

转速:
50 - 3000 rpm

油压:
最高 250 bar

排量:
6 cm³/轉、10 cm³/轉

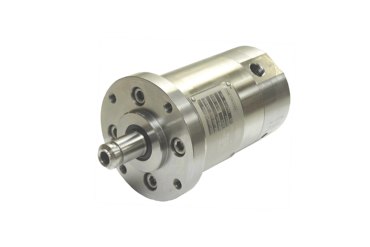

填料高压密封

填料高压密封




工作压力:
500 bar

体积流量:
180 l/min

驱动功率:
1,25 kW

转速:
750 rpm、1450 rpm、2850 rpm

油压:
最高 250 bar

排量:
6 cm³/轉




适用于化学侵蚀性介质的结构

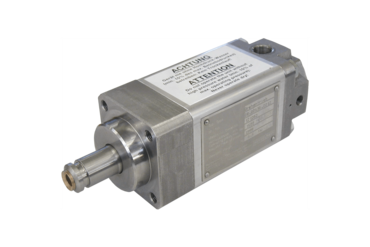

动态高压密封

动态高压密封




工作压力:
最高 3000 bar

体积流量:
20 l/min;100 l/min

驱动功率:
7,5 kW;12,0 kW

转速:
3000 rpm

油压:
最高 250 bar

排量:
6 cm³/轉、10 cm³/轉




防溅水 IP 67
模块结构形式,可扩展至最多 6 个回转接头







气动旋转驱动总览

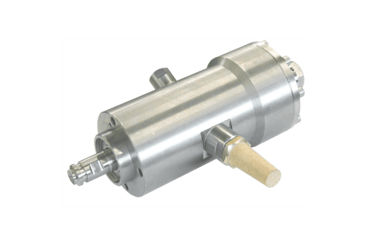

动态高压密封

动态高压密封




工作压力:
3000 bar

体积流量:
20 l/min

驱动功率:
0,15 kW

转速:
1000 - 3000 rpm、100 - 600 rpm

空气压力:
最高 6 bar

空气消耗:
25 m³/h,25 m³/h

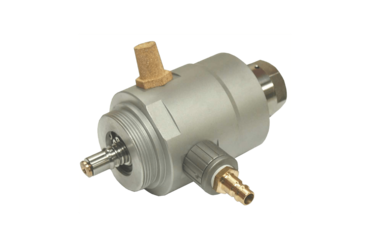

动态高压密封

动态高压密封




工作压力:
3000 bar

体积流量:
40 l/min

驱动功率:
1,0 kW

转速:
1000 - 3000 rpm

空气压力:
最高 6 bar

空气消耗:
72 m³/h









集成至流程中的应用系统的示例



旋转喷嘴,电动驱动

旋转喷嘴,电动驱动

喷管,电动驱动

喷管,电动驱动

多头旋转喷嘴,电动驱动

多头旋转喷嘴,电动驱动

内部加工系统,电动驱动

内部加工系统,电动驱动

角向旋转驱动,电动驱动

角向旋转驱动,电动驱动

振荡型多向旋转驱动,电动驱动

振荡型多向旋转驱动,电动驱动





旋转驱动与喷嘴座的组合选项



示例
带喷梁和磨损保护的旋转喷嘴,液压油驱动。

作业宽度: 400 mm
示例
集中驱动的喷嘴横梁系统,3 向旋转驱动。

作业宽度1518 mm
示例
作业宽度:350 mm
示例
作业宽度:170 mm
示例
借助最现代化的模拟程序优化表面清洁系统上喷嘴的数量和布置。
